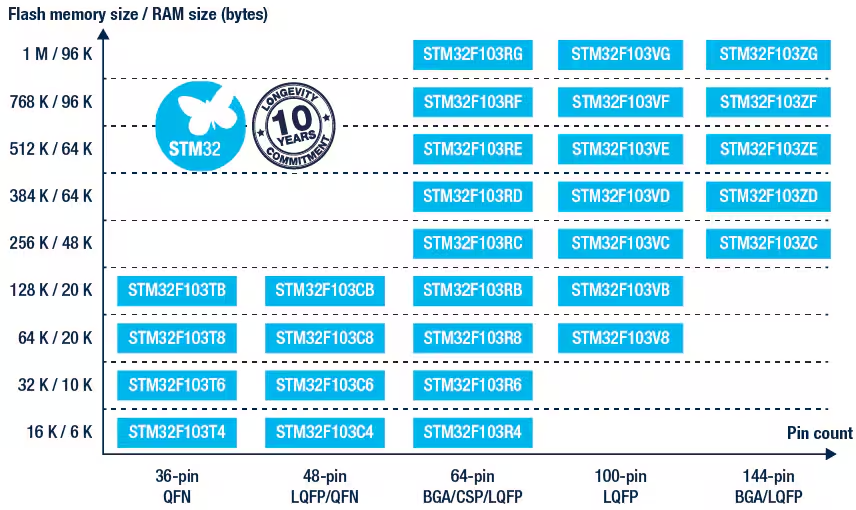

STM32中有5个时钟源,HSE, HSI, LSI, LSE, PLL

  • HSI是高速内部时钟,RC振荡器,8MHz

  • HSE是高速外部时钟,4MHz ~ 16MHz

  • LSI是低速内部时钟,40KHz

  • LSE是低速外部时钟,32.768kHz

  • PLL是锁相环倍频输出,输入源可选HSI/2, HSE或HSE/2。倍频可选2 ~ 16倍,输出最大频率不超过72MHz。



STM32三种启动模式对应的存储介质均是芯片内置的,如下



Boot0Boot1启动模式Header
X0主闪存存储器Sample
01系统存储器Sample
11内置SRAMSample
  • 用户闪存 : 芯片内置的Flash。正常的工作模式。

  • SRAM: 芯片内置的RAM区,就是内存。可以用于调试。

  • 系统存储器: 芯片内部一块特定的区域,芯片出厂时在这个区域预置了一段Bootloader,就是通常说的ISP程序。这个区域的内容在芯片出厂后没有人能够修改或擦除,即它是一个ROM区。启动的程序功能由厂家设置。

Main Flash memory:

是STM32内置的Flash,一般我们使用JTAG或者SWD模式下载程序时,就是下载到这个里面,重启后也直接从这启动程序。

System memory:

从系统存储器启动,这种模式启动的程序功能是由厂家设置的。一般来说,这种启动方式用的比较少。
系统存储器是芯片内部一块特定的区域,STM32在出厂时,由ST在这个区域内部预置了一段BootLoader,也就是我们常说的ISP程序,这是一块ROM,出厂后无法修改。

一般来说,我们选用这种启动模式时,是为了从串口下载程序,因为在厂家提供的BootLoader中,提供了串口下载程序的固件,可以通过这个BootLoader将程序下载到系统的Flash中。但是这个下载方式需要以下步骤:

Step1:将BOOT0设置为1,BOOT1设置为0,然后按下复位键,这样才能从系统存储器启动BootLoader;

Step2:最后在BootLoader的帮助下,通过串口下载程序到Flash中;

Step3:程序下载完成后,又有需要将BOOT0设置为GND,手动复位,这样,STM32才可以从Flash中启动,可以看到,利用串口下载程序还是比较的麻烦,需要跳帽跳来跳去的,非常的不注重用户体验。

Embedded Memory:

内置SRAM,既然是SRAM,自然也就没有程序存储的能力了,这个模式一般用于程序调试。

假如我只修改了代码中一个小小的地方,然后就需要重新擦除整个Flash,比较的费时,可以考虑从这个模式启动代码(也就是STM32的内存中),用于快速的程序调试,等程序调试完成后,在将程序下载到SRAM中。



作者:SteveChen  创建时间:2025-08-06 11:56
最后编辑:SteveChen  更新时间:2025-08-14 11:49
