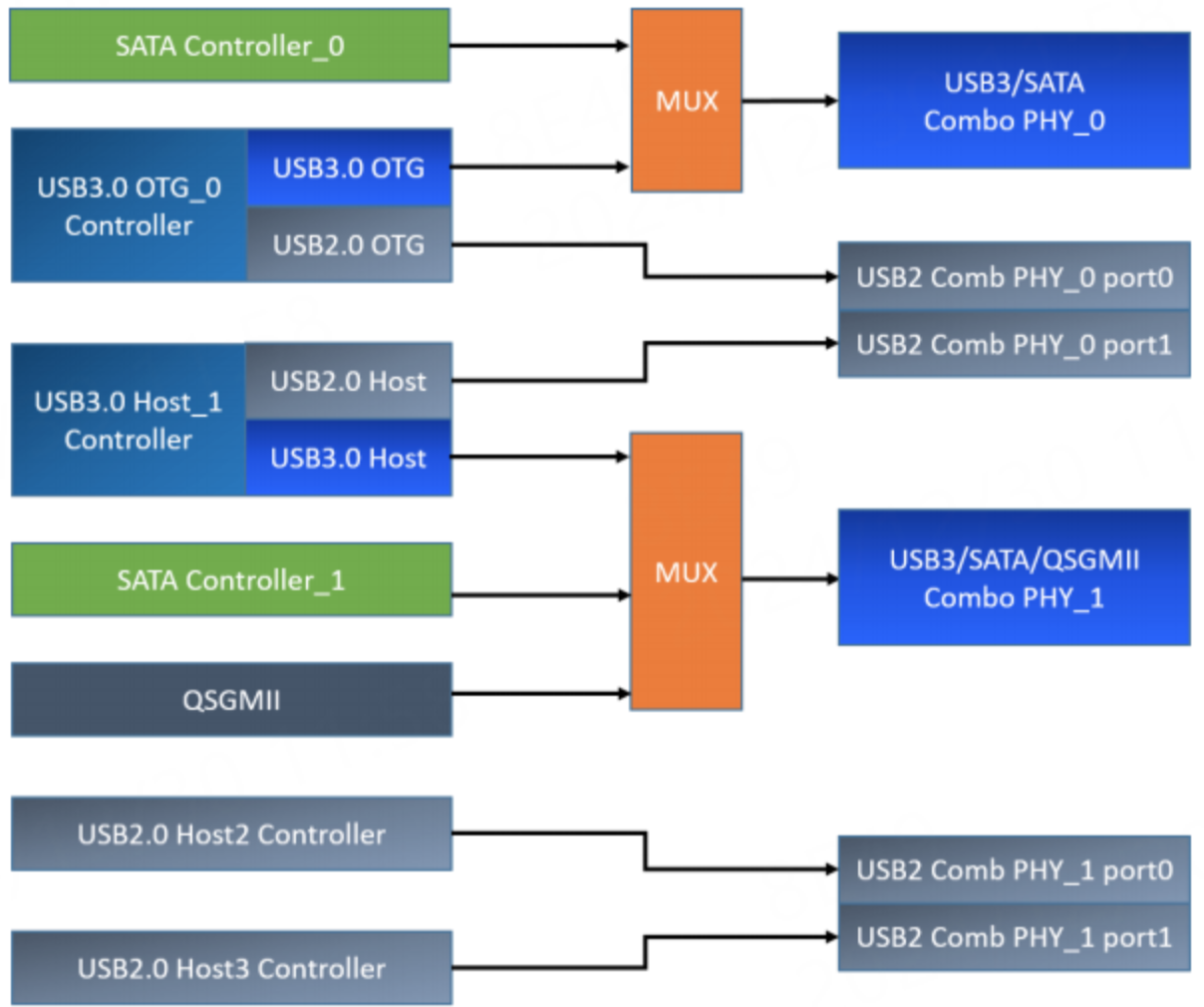

RK3568有2个USB 2.0 Host控制器，2个USB 3.0/2.0 OTG控制器。

2个USB 2.0 ComboPHY，2个USB 3.0/SATA/QSGMII ComboPHY。

RK3568拥有：

  • 2个USB2.0 Host Controller

  • 1个USB3.0 Host Controller

  • 1个USB3.0 OTG Controller




USB3.0 OTG Controller是可以配置成USB3.0 OTG或USB2.0 OTG。
USB3.0 Host Controller是可以配置成USB2.0 Host或USB3.0 Host。
SATA0, USB 3.0 OTG复用了USB3/SATA Combo_PHY_0。
SATA1, USB 3.0 Host和QSGMII复用了USB3/SATA/QSGMII Combo_PHY_1。
两个USB 2.0 Host是独立的控制器和PHY。




/* USB 3.0 Host Controller */
&usbhost30 {
	status = "okay";
};
&usbhost_dwc3 {
	status = "okay";
};

/* USB3.0 OTG Controller */
&usbdrd30 {
    status = "okay";
};
&usbdrd_dwc3 {
    dr_mode = "otg";
    status = "okay";
};

/* USB2.0_Host_2_Controller */
&usb_host0_ehci {
    status = "okay";
};
&usb_host0_ohci {
    status = "okay";
};

/* USB2.0_Host_3_Controller */
&usb_host1_ehci {
    status = "okay";
};
&usb_host1_ohci {
    status = "okay";
};
