串口接口
GW101 网关支持RS232和RS485串口。
GW101网关提供了5路串口，其中四路是RS485串口，一路是RS232串口，均为电气隔离设计。其中一路和RS232接口共用连接器（COM2），另外三路RS485接口选用的是3.81mm间距的9Pin 接线端子。
所有串口接口实物图如下
RS485串口

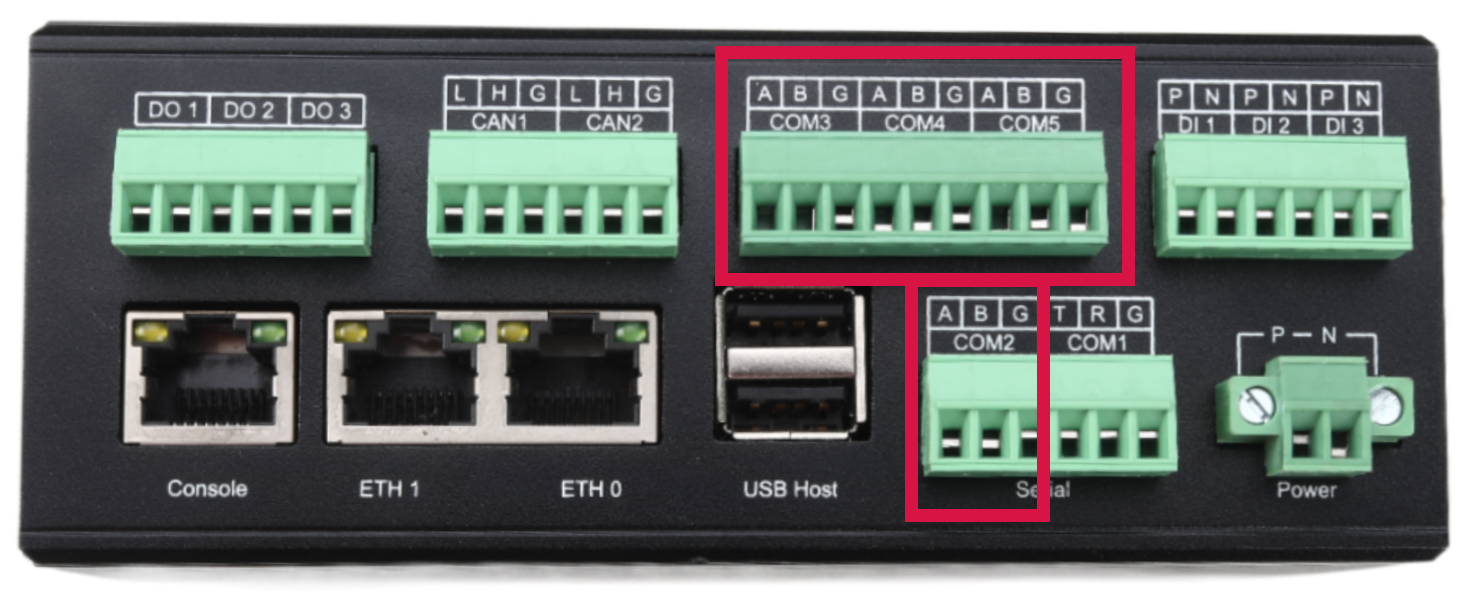

RS485串口位置如下
每个RS485串口都有三个接线端子。丝印说明如下：
| 丝印 | 描述 |
| A | RS485-A |
| B | RS485-B |
| G | GND |
系统设备
网关提供的4个RS485电平的串口，Linux系统中对应的设备节点如下
| 丝印标号 | Linux系统中设备 |
| COM2 | /dev/ttymxc3 |
| COM3 | /dev/ttymxc2 |
| COM4 | /dev/ttymxc4 |
| COM5 | /dev/ttymxc5 |
RS232串口
GW101网关提供一个RS232电平的通讯串口功能，丝印为COM1。
RS232串口位置如下
以下是丝印说明
| 丝印 | 说明 |
| T | RS232 Tx |
| R | RS232 Rx |
| G | GND |
系统设备
| 外壳丝印 | Linux系统中设备 |
| COM1 | /dev/ttymxc1 |
