硬件特性

  • 处理器

    • NXP i.MX6ULL ARM® Cortex®-A7内核，运行频率最高可达800 MHz

  • 存储空间容量，4GByte

  • 运行内存容量，512MByte

  • 2 个10/100M以太网口（RJ45 插座），自适应 MDI/MDIX

  • 串行通讯接口

    • 1 个 RS232 串口，内置 15KV ESD 保护，电气隔离，接线端子

    • 4 个 RS485 串口，内置 15KV ESD 保护，电气隔离，接线端子

    • 1 个console 串口， RJ45 插座

  • 2 个 CAN 接口，电气隔离

  • 6 个 LED 指示灯分别为"PWR", "RUN", "WIFI","4G", "GPS","LoRa"

  • 支持 WiFi 网络， 采用标准 SMA 天线接口

  • 支持 4G 网络， 采用标准 SMA 天线接口， 支持Micro SIM

  • 支持 GPS 和北斗定位， 采用标准 SMA 天线接口

  • 支持 LoRa 通讯， 采用标准 SMA 天线接口

  • 支持 9-36V 宽压输入

  • 支持双路 高速0 Host 接口

  • 支持3路 DI 输入，光电隔离

  • 支持3路继电器输出

  • 内置RTC芯片，采用1220可充电锂电池供电

  • 内置外部看门狗设计，保证系统稳定

  • 尺寸 (W x L x H)

    • 53 x 140 x 119.5mm

  • 工业级温度范围(-40°C - 85°C)

WIFI模块为商业级温度

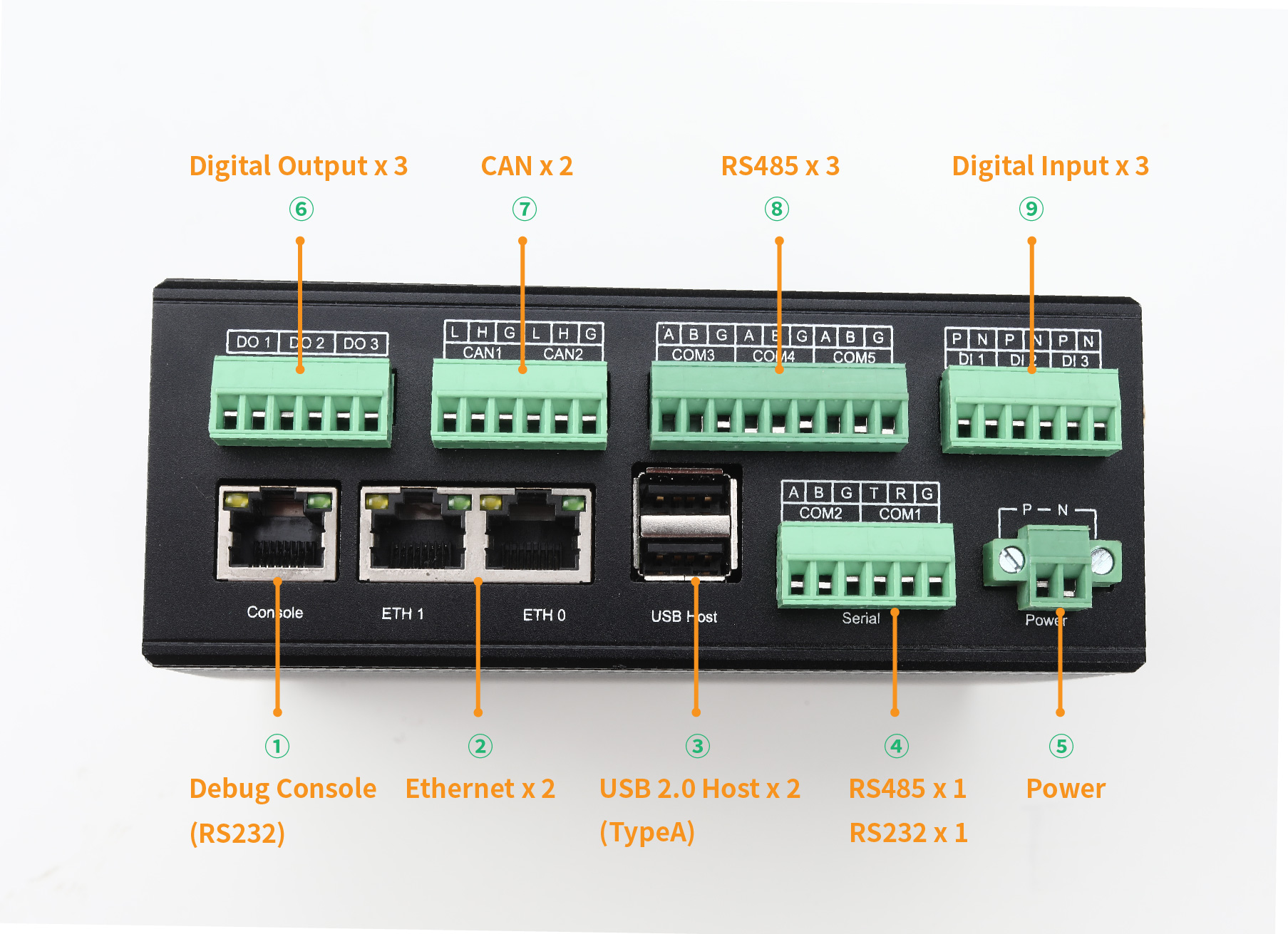

接口功能


序号接口说明
1RS232 调试串口用于登录Linux系统终端
2以太网口双路10/100M以太网，标准RJ45座
3USB 接口双路USB 2.0 Host接口
4通讯串口一路RS232串口，一路RS485串口，电气隔离设计，内置 15KV ESD 保护
5电源输入口9-36V输入范围，防反接保护
6数字输出3路继电器输出
7CAN接口2路CAN通讯接口，电气隔离设计，内置 15KV ESD 保护
8RS485接口3路RS485通讯串口，电气隔离设计，内置 15KV ESD 保护
9数字输入口3路输入，光电隔离设计
10用户按键一路用户按键，可与复位按键组合使用使系统从TF卡启动
11复位按键系统复位按键
12指示灯8个系统用户状态指示灯
13Micro SD卡接口一个Micro SD卡接口，最高可扩展32GB存储
14Micro SIM卡接口一个Micro SIM卡接口
15接地端口外壳接地端口
164G 天线接口SMA接口
17LoRa天线接口SMA接口
18GPS天线接口SMA接口
19WiFi天线接口SMA接口



供电参数



项 目内 容
标准电源DC 12V/1.5A
供电范围DC 9~36V

功耗表现



测试项平均功耗说明
未连接外设接口时系统待机12V/150mA禁用GPS和WiFi模块，未安装4G模块和LoRa模块。
仅启用4G模块的系统待机12V/190mA禁用GPS和WiFi模块，安装4G模块。启用4G模块后，峰值会达到220mA
仅启用LoRa模块（sx1301芯片方案）的系统待机12V/160mA禁用GPS和WiFi模块，未安装4G模块。
仅连接双网口的系统待机12V/200mA禁用GPS和WiFi模块，未安装4G和LoRa模块。

物理特性



项目内容
外壳金属外壳
外形尺寸53 x 140 x 119.5mm mm (不包括天线和安装件)
重量约722g （未安装天线）
工作温度-35~+75ºC（-31~+167℉）
储存温度-40~+85ºC（-40~+185℉）
相对湿度95%(无凝结)
