基本信息
| 项目 | 内容 |
|---|---|
| 中文名称 | 通用串行总线 |
| 英文名称 | Universal Serial Bus（USB） |
| 起源年代 | 1996 年（Intel 等七家公司联盟） |
| 简介 | 差分串行总线，支持即插即用、供电与高速通信。 |
| 主要用途 | 固件升级、虚拟串口、虚拟网卡、大容量存储 |
概述
Universal Serial Bus，差分串行总线，支持即插即用、供电与高速通信，是嵌入式设备与主机通信、固件升级的常用接口。
引脚
| 引脚 | 信号 | 说明 |
|---|---|---|
| VBUS | 5V 电源 | 供电/检测 |
| D+ / D- | 差分数据对 | 全速/低速 |
| GND | 地 | 共地 |
| ID | OTG 识别 | 判断 Host/Device |
速率
| 标准 | 速率 | 别称 |
|---|---|---|
| 低速 | 1.5 Mbps | USB 1.0 |
| 全速 | 12 Mbps | USB 1.1 |
| 高速 | 480 Mbps | USB 2.0 |
| 超高速 | 5 Gbps | USB 3.0 |
| 超高速+ | 10/20 Gbps | USB 3.1/3.2 |
模式
| 模式 | 说明 |
|---|---|
| Host | 主机（PC/MPU），管理总线 |
| Device | 设备（MCU 作为从设备） |
| OTG | 可切换 Host/Device |
D +和D-引脚是用于USB 2.0连接的差分对。插座中有两个D +引脚和两个D-引脚。但是，这些引脚相互连接，实际上只有一个USB 2.0数据差分对可供使用。冗余设计只是为了提供可翻转的连接器。
VBUS和GND引脚是电源和信号的返回路径。默认的VBUS电压为5 V，但标准允许器件协商并选择VBUS电压而不是默认值。电源传输允许VBUS具有高达20 V的电压。最大电流也可以升高到5A。因此，USB Type-C可以提供100 W的最大功率。

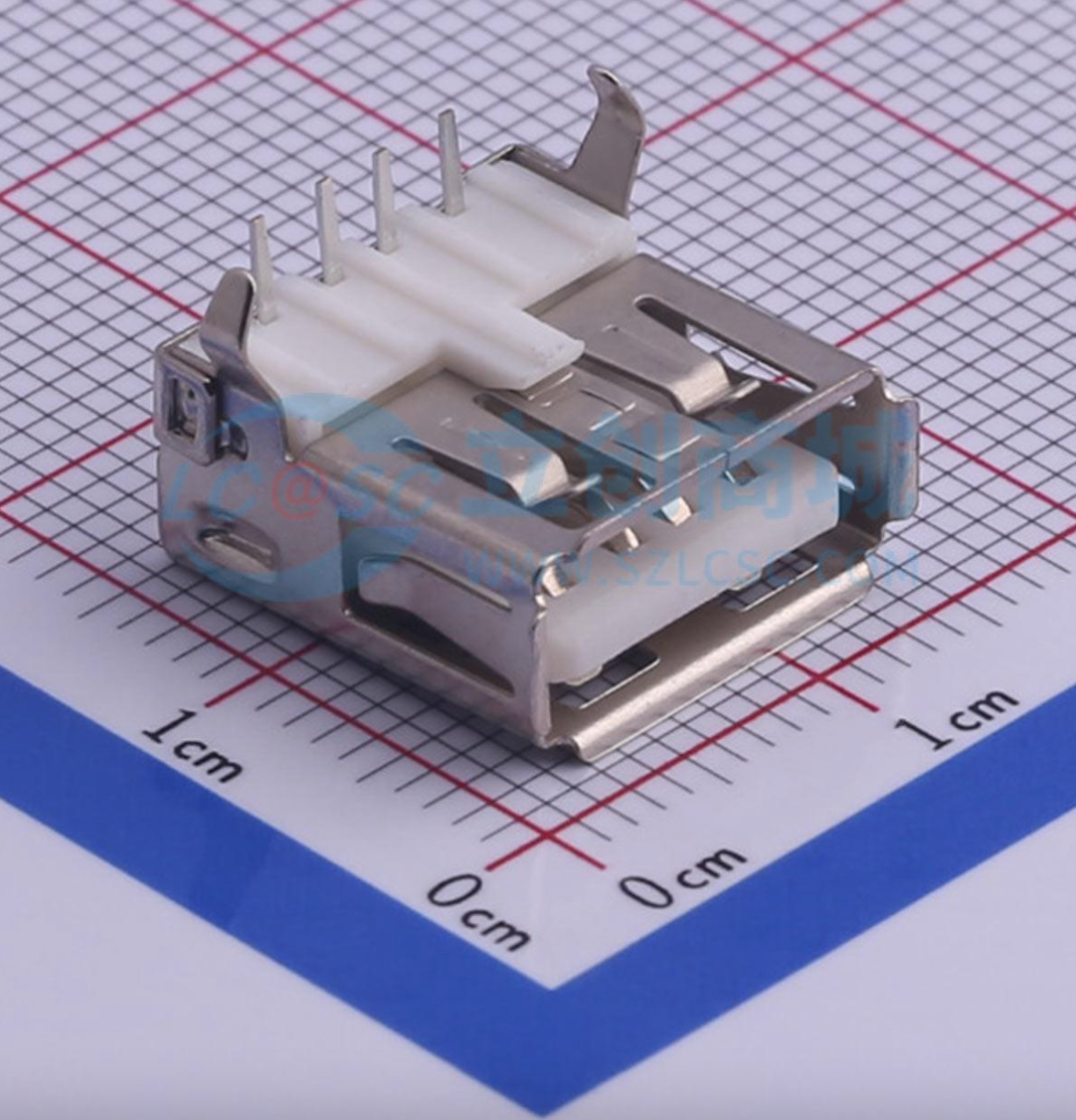

USB 2.0 TypeA Male连接器实物图

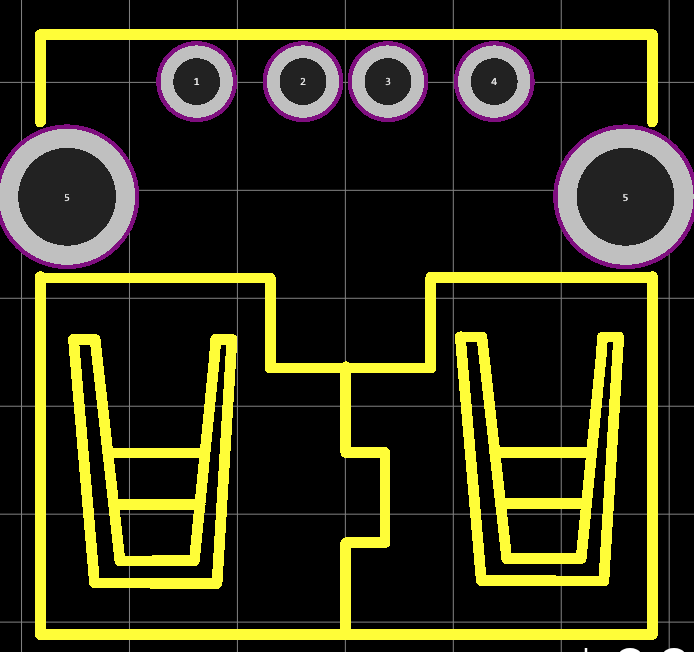

封装图如下(顶视图)
