功能简述

GW102网关侧面提供了一路Micro SIM卡接口,采用标准的Micro SIM卡插座,外壳上的标志是“Micro SIM”安装时卡的缺口朝外,并且在外壳开口右侧。用户可根据内置4G模块的类型选择不同的运营商的SIM卡。

GW102网关支持连接到4G蜂窝网络,天线接口选用为SMA天线座(外螺纹内孔),位置在网关的侧面,丝印名称为4G。

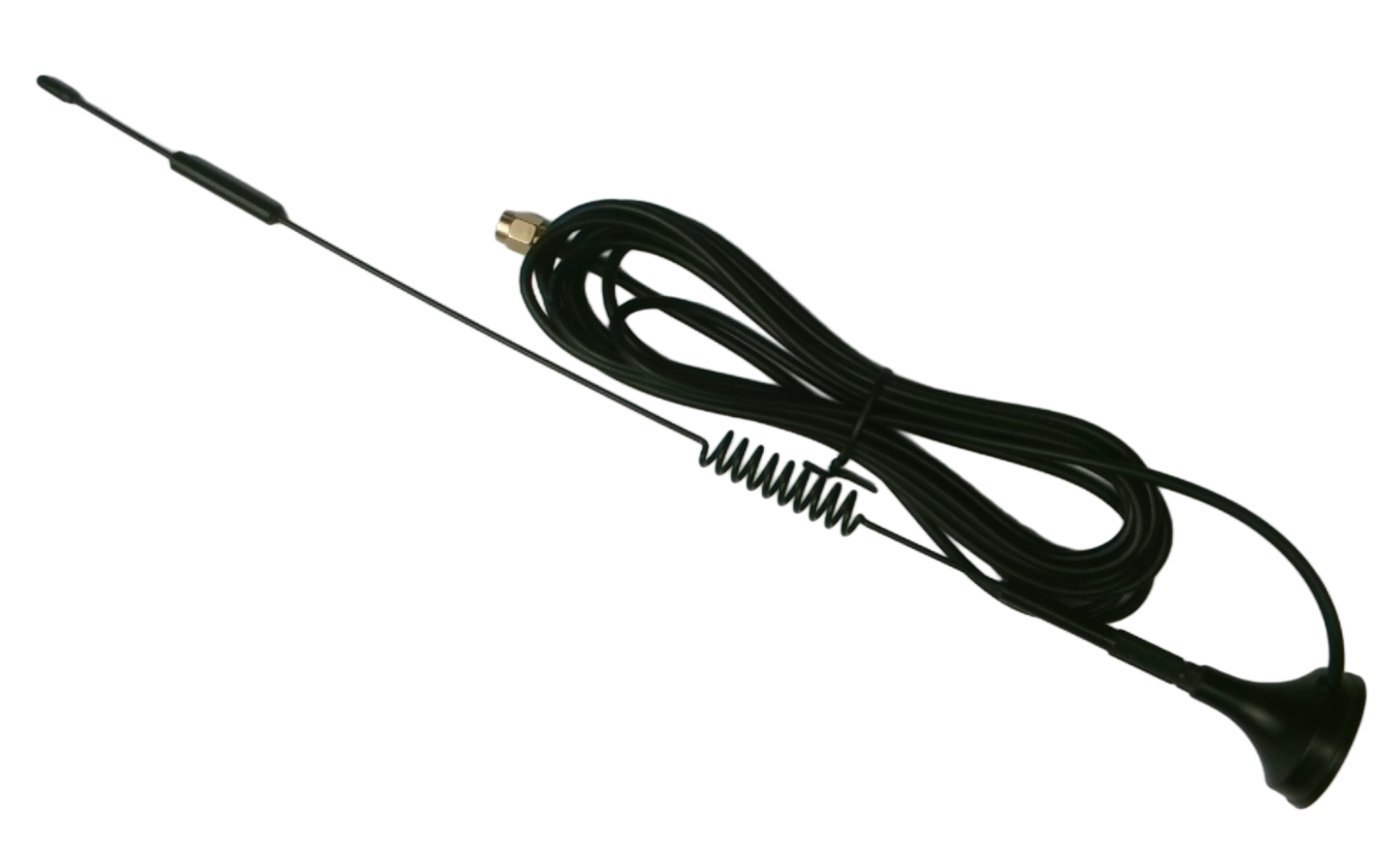

4G天线接口图如下:




GW102网关侧面提供了一路Micro SIM卡接口,采用标准的Micro SIM卡插座,外壳上的丝印是“SIM”。用户可根据内置4G模块的类型选择不同的运营商的SIM卡。

SIM卡大小如下

GW102网关使用Micro尺寸的SIM卡。

4G SIM卡实物图如下:


4G SIM卡安装图示



使用4G网络前,需要先插入Micro SIM卡,并确定已经开通网络流量服务。安装时卡的缺口朝外,芯片向下,并且缺口在外壳开口右侧。

GW102 网关支持安装Mini-PCIE接口的4G模块,内置的嵌入式Linux系统已经支持市面大部分4G模块的驱动,安装后可以直接使用。



当前系统已经支持如下型号的4G模块驱动

型号USB VID/PID厂商速度
EC200S-CN2c7c:6002Quectel(移远)CAT.1
L6101782:4d11Fibocom(广和通)CAT.1
Air724UG1782:4e00合宙(Luat)CAT.1
GM196GOSUN(高新兴)CAT.1
EC200M-CNQuectel(移远)CAT.1
EC200A-CNQuectel(移远)CAT.4

以上型号的模块插入USB Host接口或连接至USB信号线后,系统后识别到模块,并出现对应的串口或网络设备。

由于厂商供货周期原因,非批量采购产品配置带4G模块的,会随机安装不同厂商或不同型号的模块。如有指定厂商型号的需求,请及时向销售说明。

GM196模组

ltetool -dev gw102 -lte GM196 -c



广和通L610-CN
在GW102网关上电前,请再次检查4G模块是否安装正确,SIM卡插入方向是否正确。

进入系统后执行如下命令来连接4G网络

ltetool -c

断开4G网络

ltetool -d

移远EC20系列模块

PanGu开发板上,EC20模块使用QMI方式来拨号,可以获得更好的网络速度。

连接后,进入系统,使用lsusb可以看到已经识别到usb设备了,并且/dev下也有usb的串口。使用ifconfig可以看到有wwan0设备,说明QMI驱动也识别正常。

root@pangu:~# lsusb
Bus 002 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub
Bus 001 Device 003: ID 2c7c:0125 Quectel Wireless Solutions Co., Ltd. EC25 LTE modem
Bus 001 Device 002: ID 0424:2514 Standard Microsystems Corp. USB 2.0 Hub
Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub
root@pangu:~# ls /dev/ttyUSB*
/dev/ttyUSB0  /dev/ttyUSB1  /dev/ttyUSB2  /dev/ttyUSB3
root@pangu:~# ifconfig wwan0
wwan0     Link encap:Ethernet  HWaddr 26:A4:EA:8D:C1:2B
          BROADCAST NOARP MULTICAST  MTU:1500  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B)

然后就可以使用quectel-CM命令来连接网络,连接后,可以看到获取到了网络IP地址和网关地址。

root@pangu:~# quectel-CM
[11-09_10:18:26:772] WCDMA<E_QConnectManager_Linux&Android_V1.1.34
[11-09_10:18:26:772] quectel-CM profile[1] = (null)/(null)/(null)/0, pincode = (null)
[11-09_10:18:26:774] Find /sys/bus/usb/devices/1-1.2 idVendor=2c7c idProduct=0125
[11-09_10:18:26:774] Find /sys/bus/usb/devices/1-1.2:1.4/net/wwan0
[11-09_10:18:26:774] Find usbnet_adapter = wwan0
[11-09_10:18:26:775] Find /sys/bus/usb/devices/1-1.2:1.4/usbmisc/cdc-wdm0
[11-09_10:18:26:775] Find qmichannel = /dev/cdc-wdm0
[11-09_10:18:26:805] cdc_wdm_fd = 7
[11-09_10:18:26:899] Get clientWDS = 19
[11-09_10:18:26:931] Get clientDMS = 1
[11-09_10:18:26:963] Get clientNAS = 3
[11-09_10:18:26:995] Get clientUIM = 1
[11-09_10:18:27:027] Get clientWDA = 1
[11-09_10:18:27:059] requestBaseBandVersion EC20CFDR02A08M4G  1  [Nov 30 2016 04:00:00]
[11-09_10:18:27:155] requestGetSIMStatus SIMStatus: SIM_READY
[11-09_10:18:27:187] requestGetProfile[1] 3gnet///0
[11-09_10:18:27:219] requestRegistrationState2 MCC: 460, MNC: 11, PS: Attached, DataCap: LTE
[11-09_10:18:27:251] requestQueryDataCall IPv4ConnectionStatus: DISCONNECTED
[11-09_10:18:27:315] requestRegistrationState2 MCC: 460, MNC: 11, PS: Attached, DataCap: LTE
[11-09_10:18:27:347] requestSetupDataCall WdsConnectionIPv4Handle: 0x8793db10
[11-09_10:18:27:411] requestQueryDataCall IPv4ConnectionStatus: CONNECTED
[11-09_10:18:27:444] ifconfig wwan0 up
[11-09_10:18:27:476] busybox udhcpc -f -n -q -t 5 -i wwan0
udhcpc: started, v1.29.2
udhcpc: sending discover
udhcpc: sending select for 10.63.239.243
udhcpc: lease of 10.63.239.243 obtained, lease time 7200
[11-09_10:18:27:951] /etc/udhcpc.d/50default: Adding DNS 61.134.1.6
[11-09_10:18:27:951] /etc/udhcpc.d/50default: Adding DNS 218.30.19.40



网络测速

root@gw102:~# speedtest

   Speedtest by Ookla

[error] Error: [0] Cannot read from socket:
     Server: Lanzhou,China Mobile,Gansu - Lanzhou (id = 16145)
        ISP: China Telecom
    Latency:    46.69 ms   (1.29 ms jitter)
   Download:     9.05 Mbps (data used: 11.6 MB)
     Upload:     4.73 Mbps (data used: 2.3 MB)
Packet Loss: Not available.
 Result URL: https://www.speedtest.net/result/c/087f1b3b-deaf-48dc-8ace-d84fd6164eff
作者:SteveChen  创建时间:2025-01-14 18:02
最后编辑:SteveChen  更新时间:2025-01-15 11:59
