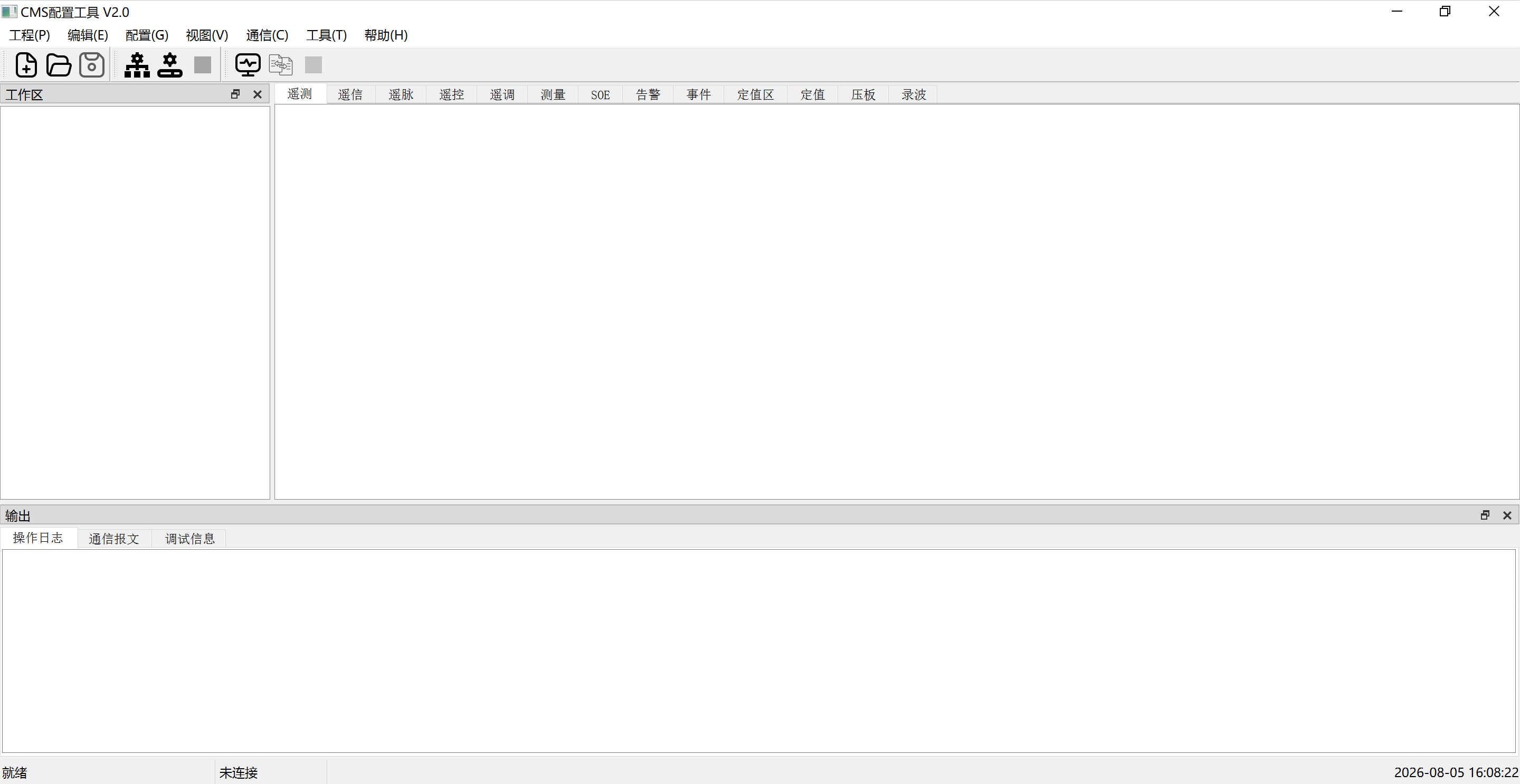

CMSConfig 配置工具使用说明

目录

1. 项目配置
2. 设备配置
3. 转发方案配置
4. ICD配置导出
5. 通信监视
6. 模板文件管理

1. 项目配置

1.1 新建项目

1. 菜单 → 工程 → 新建工程
2. 填写项目信息：
   • 项目名称
   • 装置类型（CMS6200）
   • 通信地址
3. 点击确定

1.2 打开项目

1. 菜单 → 工程 → 打开工程
2. 选择 .ini 配置文件
3. 系统自动加载所有配置数据

1.3 保存项目

• 菜单 → 工程 → 保存（Ctrl+S）
• 菜单 → 工程 → 另存为...

2. 设备配置

2.1 配置层次

项目 (Project)
├── 板卡 (Board)
│   ├── 端口 (Port)
│   │   ├── 设备 (Device)
│   │   │   └── 数据点 (DataPoints)
│   │   └── ...
│   └── ...
└── ...

2.2 添加板卡

1. 在配置树中右键点击项目节点
2. 选择"添加板卡"
3. 填写板卡信息：
   • 板卡名称
   • 板卡地址
   • 板卡类型（真实/虚拟）

2.3 添加端口

1. 在配置树中右键点击板卡节点
2. 选择"添加端口"
3. 选择端口类型：
   • 串口（RS485/RS232）
   • CAN 总线
   • 以太网
   • 虚拟端口
4. 配置端口参数：
   • 串口：波特率、数据位、校验位、停止位
   • 以太网：IP 地址、子网掩码、网关
   • 选择协议

2.4 添加设备

1. 在配置树中右键点击端口节点
2. 选择"添加设备"
3. 选择设备模板（从 dev_base.ini 加载）
4. 填写设备信息：
   • 设备名称
   • 设备地址
   • 设备参数

2.5 编辑数据点

1. 在配置树中点击设备节点
2. 右侧显示数据点表格（13 种类型 Tab）
3. 右键菜单操作：
   • 添加数据点：在末尾添加新数据点
   • 删除数据点：删除选中的数据点
   • 等值列：将当前单元格值复制到同列所有行
   • 等值选中：将当前单元格值复制到同列选中行
   • 排序：按 ID 升序排序
   • ID 重新排序：重新编排数据点 ID
   • 智能编辑：批量编辑选中行的某一列数据

2.6 智能编辑

智能编辑用于批量编辑选中行的某一列数据，支持两种模式。

操作流程

1. 在数据点表格中选中要编辑的行（可多选）
2. 点击要编辑的列中的任意单元格
3. 右键 → 智能编辑
4. 在弹出的对话框中输入表达式和参数
5. 点击确定，批量更新数据

模式一：算术递增模式

使用 %X 和 %Y 变量进行数值递增。

参数说明：

• 表达式：包含 %X 或 %Y 的公式
• X 初始值：X 变量的起始值
• X 步长：X 变量每行递增的值
• Y 初始值：Y 变量的起始值
• Y 步长：Y 变量每行递增的值

示例：

模式二：字符串模式

使用 {N} 作为递增数字占位符。

示例：

使用场景

场景1：批量设置规约地址

1. 选中 YC1-YC10
2. 点击"规约地址"列的任意单元格
3. 右键 → 智能编辑
4. 表达式: %X
5. X初始值: 36096
6. X步长: 1
7. 确定

结果: 36096, 36097, 36098, 36099, 36100...

场景2：批量设置名称

1. 选中 YC1-YC5
2. 点击"名称"列的任意单元格
3. 右键 → 智能编辑
4. 表达式: 遥测_{N}
5. 确定

结果: 遥测_1, 遥测_2, 遥测_3, 遥测_4, 遥测_5

场景3：批量设置组号和条目号

组号列:
  表达式: %X
  X初始值: 0
  X步长: 0（全部设为0）

条目号列:
  表达式: %X
  X初始值: 1
  X步长: 1（递增）

与等值列/等值选中的区别

3. 转发方案配置

3.1 什么是转发方案

转发方案定义了网关如何将采集到的数据转发给上级系统。

下级设备 → 网关采集 → 转发方案 → 上级系统

3.2 创建转发方案

1. 在左侧"转发方案"树中右键
2. 选择"新建转发方案"
3. 填写方案名称和别名

3.3 添加虚拟设备

1. 右键点击转发方案节点
2. 选择"新建虚拟设备"
3. 填写虚拟设备信息：
   • 设备名称
   • 设备地址
   • 转发地址

4.4 自动生成转发方案

自动从设备数据点生成转发表：

1. 打开转发方案视图
2. 选择虚拟设备
3. 右键 → 自动生成

生成规则：

• 遍历所有板卡 → 端口 → 真实设备
• 遍历 12 种数据类型（排除 REC）
• 只处理"上送"标志为 true 的数据点
• 源组号/条目号复制到目标组号/条目号

4.5 导出转发方案

文本格式导出

1. 打开转发方案视图
2. 选择虚拟设备
3. 右键 → 导出 → 文本格式
4. 选择保存位置

文件格式：

###H
设备名称: 转发虚设备1
设备地址: 1
导出时间: 2024-04-20 10:30:00
###H

###TS YC
序号	源名称	源组号	源条目	目标名称	目标组号	目标条目
1	电压	0	1	电压	0	1
2	电流	0	2	电流	0	2
###TEND

4. ICD配置导出

4.1 什么是 ICD

ICD（IED Capability Description）是 IEC 61850 标准中定义的智能电子设备能力描述文件，用于描述设备的数据模型和通信能力。

4.2 应用场景

网关作为 IEC 61850 Server，导出 ICD 文件供上级 SCADA 系统使用。

┌─────────────┐    ICD文件     ┌─────────────┐
│  上级 SCADA  │ ◄──────────── │   CMS6200   │
│   系统       │               │   网关       │
└─────────────┘               └─────────────┘
                                     │
                                     │ 采集数据
                                     ▼
                              ┌─────────────┐
                              │  下级 485    │
                              │  设备        │
                              └─────────────┘

4.3 使用前提条件

条件1：端口必须配置为主站模式

端口类型: 以太网 (Type=4)
端口模式: 主站侧 (Mode=2, PORT_MODE_HOST)

主站模式表示该端口用于向上级系统转发数据，而不是采集下级设备数据。

条件2：必须配置转发方案

转发方案 → 虚拟设备 → 转发数据点

转发方案定义了哪些数据点需要转发给上级系统。

条件3：转发方案必须有数据点

虚拟设备下必须有实际的转发数据点（YC/YX/YM/YK 等）。

4.4 操作流程

步骤1: 配置端口
  └── 设置以太网端口，模式选择"主站侧"
  └── 选择协议（如 IEC 61850）
  └── 关联转发方案

步骤2: 配置转发方案
  └── 新建转发方案
  └── 添加虚拟设备
  └── 添加转发数据点（或使用"自动生成"）

步骤3: 导出 ICD
  └── 打开转发方案视图
  └── 选择虚拟设备
  └── 右键 → 导出 → ICD 格式

4.5 数据集映射

ICD 文件中的数据集与配置数据的对应关系：

4.6 典型应用场景

┌─────────────────────────────────────────────────────────┐
│                      CMS6200 网关                        │
├─────────────────────────────────────────────────────────┤
│                                                         │
│  ┌─────────────┐    ┌─────────────┐    ┌─────────────┐ │
│  │  串口1      │    │  串口2      │    │  以太网口   │ │
│  │  (IED模式)  │    │  (IED模式)  │    │  (主站模式) │ │
│  │  采集电表   │    │  采集保护   │    │  转发给SCADA│ │
│  └─────────────┘    └─────────────┘    └─────────────┘ │
│         │                  │                  ▲         │
│         ▼                  ▼                  │         │
│  ┌─────────────────────────────────────────────┐       │
│  │           转发方案（自动生成）                │       │
│  │  电表YC/YX + 保护YC/YX → 虚拟设备 → 转发   │       │
│  └─────────────────────────────────────────────┘       │
│                           │                             │
│                           ▼                             │
│                    ┌─────────────┐                      │
│                    │  导出 ICD   │                      │
│                    │  文件       │                      │
│                    └─────────────┘                      │
└─────────────────────────────────────────────────────────┘
                              │
                              │ 提供给上级
                              ▼
                    ┌─────────────────┐
                    │   SCADA 系统    │
                    │  (导入ICD文件)  │
                    └─────────────────┘

5. 通信监视

5.1 打开监视窗口

菜单 → 通信 → 打开监视窗口

5.2 连接设备

1. 菜单 → 通信 → 通信设置
2. 配置连接参数：
   • IP 地址
   • 端口号
   • 超时时间
3. 点击连接

5.3 监视模式

5.4 设备操作

5.5 配置传输详细说明

配置传输用于管理设备上的配置文件，是部署和维护设备配置的核心功能。

功能说明

操作流程

1. 查看设备上的配置文件

菜单 → 设备 → 配置文件列表

系统会连接设备并返回配置文件列表，显示在对话框中。

2. 下载配置文件到设备

菜单 → 设备 → 下载配置文件
→ 输入设备上的保存路径（如: /config/cms64.ini）
→ 选择本地文件
→ 确认上传

使用场景：将编辑好的配置文件部署到设备上。

3. 从设备上传配置文件

菜单 → 设备 → 上传配置文件
→ 输入设备上的文件路径（如: /config/cms64.ini）
→ 选择本地保存位置
→ 确认下载

使用场景：备份设备上的配置文件到本地。

4. 删除设备上的配置文件

菜单 → 设备 → 删除配置文件
→ 输入设备上的文件路径
→ 确认删除

使用场景：清理设备上不需要的配置文件。

通信原理

配置传输使用自定义协议与设备通信：

┌─────────────┐                    ┌─────────────┐
│  CMSConfig  │                    │   设备      │
│  (PC端)     │                    │  (网关)     │
└─────────────┘                    └─────────────┘
       │                                  │
       │  1. CMD_CFG_LIST (请求文件列表)   │
       │ ───────────────────────────────► │
       │                                  │
       │  2. 返回文件列表                  │
       │ ◄─────────────────────────────── │
       │                                  │
       │  3. CMD_CFG_FILE (下载文件)       │
       │ ───────────────────────────────► │
       │                                  │
       │  4. 返回文件内容                  │
       │ ◄─────────────────────────────── │
       │                                  │
       │  5. CMD_CFG_DELETE (删除文件)     │
       │ ───────────────────────────────► │
       │                                  │

典型应用场景

场景1：部署新配置

1. 在 PC 上编辑好配置文件（cms64.ini）
2. 打开通信监视窗口，连接设备
3. 菜单 → 设备 → 下载配置文件
4. 选择本地 cms64.ini
5. 文件传输到设备
6. 设备自动加载新配置

场景2：备份设备配置

1. 打开通信监视窗口，连接设备
2. 菜单 → 设备 → 配置文件列表
3. 查看设备上的文件
4. 菜单 → 设备 → 上传配置文件
5. 选择要下载的文件
6. 保存到本地

场景3：管理设备配置

1. 连接设备
2. 查看配置文件列表
3. 删除不需要的旧配置
4. 上传新的配置文件

5.6 调试命令

调试命令对话框支持以下操作：

6. 模板文件管理

6.1 目录结构

cmsconfigqt5/
├── dev_base.ini           # 设备模板库（64种设备型号）
├── proto_base.ini         # 协议模板库（34种协议）
└── Template/              # 模板目录
    ├── Device/            # 设备模板 (.dtpl)
    └── Protocol/          # 协议模板 (.ptpl)

6.2 设备模板 (.dtpl)

导出设备模板

1. 菜单 → 编辑 → 设备模板库
2. 选择要导出的设备
3. 点击"导出"按钮
4. 选择保存位置（默认 Template/Device/）

导入设备模板

1. 菜单 → 编辑 → 设备模板库
2. 点击"导入"按钮
3. 选择 .dtpl 文件
4. 设备自动添加到模板库

6.3 协议模板 (.ptpl)

导出协议参数

1. 配置端口时，点击"协议参数"按钮
2. 在参数对话框中点击"导出"
3. 选择保存位置（默认 Template/Protocol/）

导入协议参数

1. 配置端口时，点击"协议参数"按钮
2. 在参数对话框中点击"导入"
3. 选择 .ptpl 文件
4. 参数自动更新

附录

A. 数据类型说明

B. 端口模式说明

C. 常用快捷键
