调试串口

接口说明

GW102网关提供了调试串口功能，调试串口采用的是UART1控制器，支持两种串口电平，TTL和RS232。

建议开发者购买支持TTL和RS232电平USB转串口线，方便两种电路的切换使用。

从2024年11月后的供货，调试串口默认为TTL电平，在JP4上。外部端子上为RS232通讯串口。

TTL电平调试串口 TTL电平的调试串口接口形式为3Pin排针，PCB丝印为JP4。

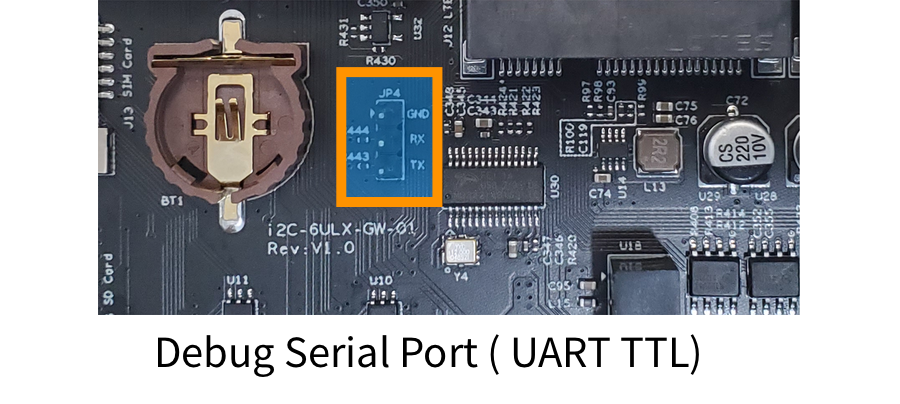

TTL调试串口接口实物图如下：

RS232电平调试串口 RS232电平的调试串口的接口为端子，PCB丝印为J25。需要修改板上相应电阻来切换电路。

J25端子为9Pin，其中Pin7, Pin8, Pin9为调试串口的信号。

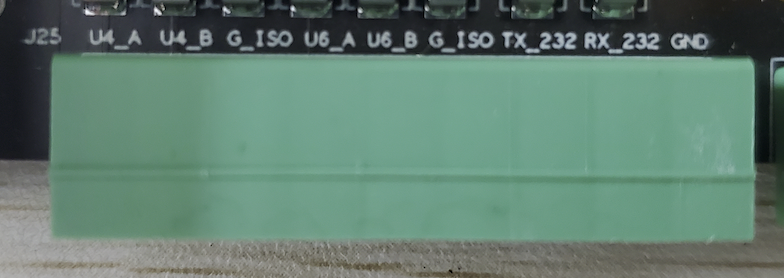

RS232电平调试串口接口实物图如下：

J25信号说明

使用USB转RS232串口线，TX和RX交叉连接到板子的对应脚即可。

调试串口使用

调试串口的参数如下

• 波特率: 115200
• 数据位: 8bit
• 停止位: 1bit
• 校验方式: 无

网关登录帐号密码

• 用户名：root
• 密码：空

Windows系统用户

串口工具使用Xshell教育版，并按上面的串口通讯参数配置即可。

MobaXTerm

Linux系统用户

串口工具使用c-kermit，Ubuntu/Debian系统使用apt-get或aptitude命令来安装。

sudo apt-get install ckermit 配置文件kermrc内容如下

set line /dev/ttyUSB0
set speed 115200
set parity none
set carrier-watch off
set handshake none
set flow-control none
robust
set file type bin
set file name lit
set rec pack 1000
set send pack 1000
set window 5

Mac OS系统用户

串口工具使用c-kermit，使用brew命令来安装。

brew install c-kermit 将以下内容保存为kermrc文件，保存到用户目录下

set line /dev/cu.xrusbmodem1a1211
set speed 115200
set parity none
set carrier-watch off
set handshake none
set flow-control none
robust
set file type bin
set file name lit
set rec pack 1000
set send pack 1000
set window 5

然后执行命令，打开串口

kermit kermrc

连通电源后，网关开始上电启动，可以从串口软件上看到启动信息。
