硬件资源

硬件特性

湃兔核i2S-6UB系列嵌入式计算核心板
- 处理器: 单核ARM® Cortex®-A7内核，运行频率最高可达800 MHz
- 存储: 512MByte 16bit DDR3L
- 内存：8bit EMMC Flash,容量4GB
2 个10/100M以太网口（RJ45 插座），自适应 MDI/MDIX
串行通讯接口
- 1 个 RS232 串口，可选配为调试串口或通讯串口，接线端子
- 2 个 RS485 串口，内置 15KV ESD 保护，电气隔离，接线端子
2 个 LED 指示灯分别为"PWR", "RUN"
支持 WiFi 网络，采用标准 SMA 天线接口（内孔外螺纹）
支持 4G 网络，采用标准 SMA 天线接口（内孔外螺纹），卡槽为Micro SIM
- 天线规格：吸盘天线，增益5dBi，内针
- 天线尺寸：高度317mm，吸盘直径30mm，馈线长度100cm
- 天线频段：698~~960Mhz，1710~~2700Mhz
支持 LoRa 通讯，采用标准 SMA 天线接口（内孔外螺纹）
支持直流 9 ~ 24V 宽压输入
支持一路 USB Host 接口
内置RTC芯片
内置外部看门狗设计，保证系统稳定
PCB尺寸 (W x L x H) : 53 x 140 x 119.5mm
工业级温度范围(-40°C - 85°C)、WiFi模块为商业级

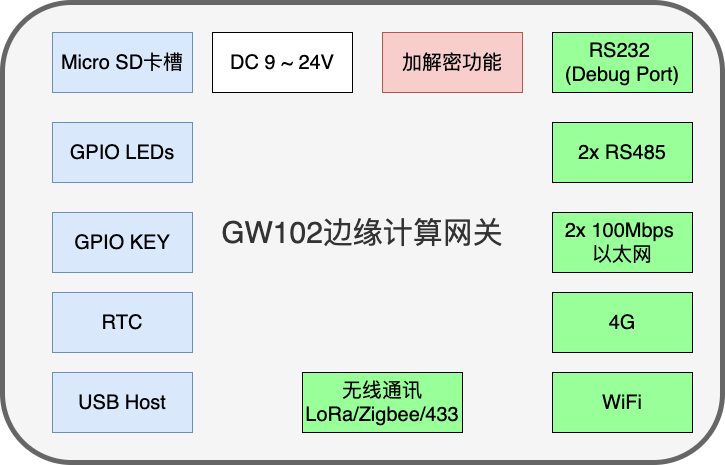

GW102网关采用了我司的i2S-6UB核心板模块进行设计，具备丰富的外设接口和内部资源。功能框图如下：

功能框图说明

正面接口实物图

左侧面接口实物图

右侧面面接口实物图

内部接口图

关于核心板更详细的信息可参考：i2X-6UB开发板

接口	说明
电源接口	直流 9 ~ 24V输入
TTL调试串口	用于Linux系统调试及维护管理功能
指示灯	两个指示灯，一个电源指示灯，一个系统运行状态灯
以太网口	双路10/100Mbps以太网，标准RJ45座
USB 接口	一路USB 2.0 Host Type-A型接口
通讯串口	一路RS232串口，两路RS485串口
LoRa天线接口	SMA接口
WiFi天线接口	SMA接口
4G 天线接口	SMA接口
启动设备跳线	可选择系统从不同设备启动，支持NAND Flash、eMMC Flash和SDCard
GPIO按键	开发者可自定义功能
Micro SD卡接口	一个Micro SD卡接口，最高可扩展32GB存储
Micro SIM卡接口	一个Micro SIM卡接口

测试项	平均功耗	说明
关闭无线功能，系统待机	12V/95mA	禁用4G，LoRaWAN和WiFi功能
启用无线功能，系统待机	12V/200mA	启用4G，LoRaWAN和WiFi功能
仅启用4G功能的系统待机	12V/110mA	禁用LoRaWAN和WiFi功能。启用4G功能
仅启用LoRa功能（sx1302芯片方案）的系统待机	12V/110mA	禁用4G和WiFi功能。
仅连接双网口的系统待机	12V/150mA	禁用LoRaWAN，4G和WiFi功能，网口使用iperf3跑慢带宽。
